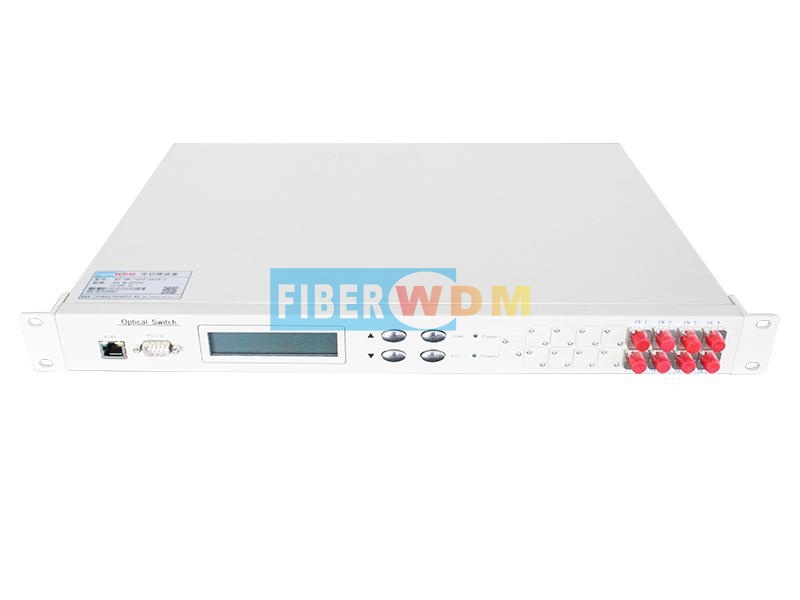

4X4全通矩陣光開關切換設備

光開關是一種光路控制器件，起著控制光路和轉換光路的作用。在光通信應用中具有重要作用。 光開關主要應用于：光傳輸系統中的多路光監控、LAN多光源/探測器自動換接以及光傳感多點動態監測系統；光測試系統中用于光纖、光器件、網絡和野外工程光纜測試；光器件裝調。

4X4全通矩陣光開關切換設備

產品特點

• 具有插入損耗小，切換速度快等特點
• 采用LCD顯示屏，非常直觀的顯示光路狀態，方便用戶的操作。
• 可通過面板按鍵和串口指令兩種方式進行光路切換設置。并可通過串口指令鎖定按鍵操作。

性能指標

面板說明

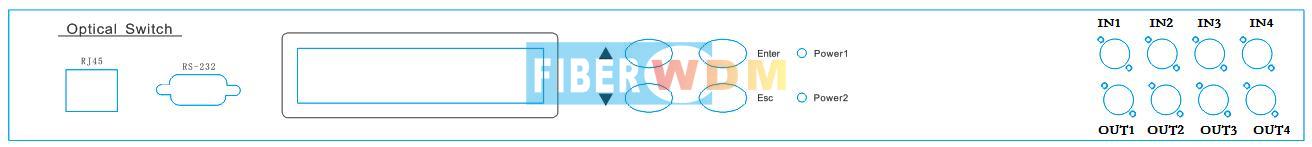

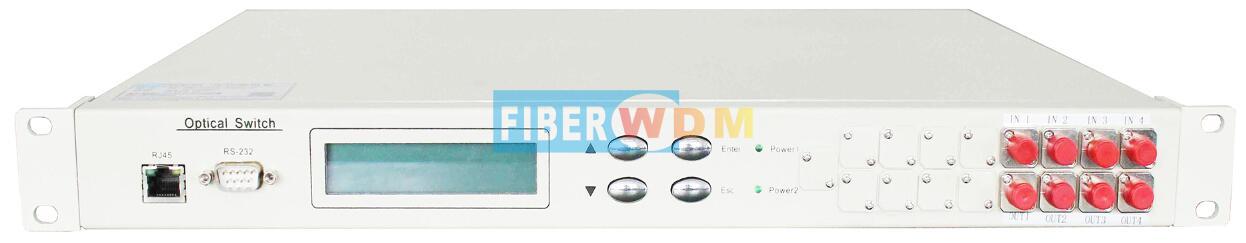

前面板

（1）、RS-232串口：設備監控數據信息的通信接口。

（2）、LCD顯示屏：設備地址、當前通道和相關信息的顯示。

（3）、▲——上移鍵；▼——下移鍵；Enter——確定鍵；Esc——取消鍵。

（4）、電源指示燈Power1、Power2：工作電源指示。

（5）、光接口說明：設備面板上的IN1 ~ IN4為光輸入接口，OUT1 ~ OUT4為光輸出接口，其他為預留口。

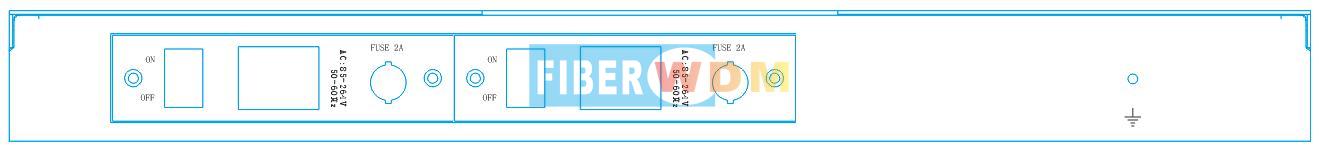

后面板

 （1）、接線柱：外部接地線柱。

（2）、AC、DC電源接口：設備工作電源輸入接口。

光路示意說明

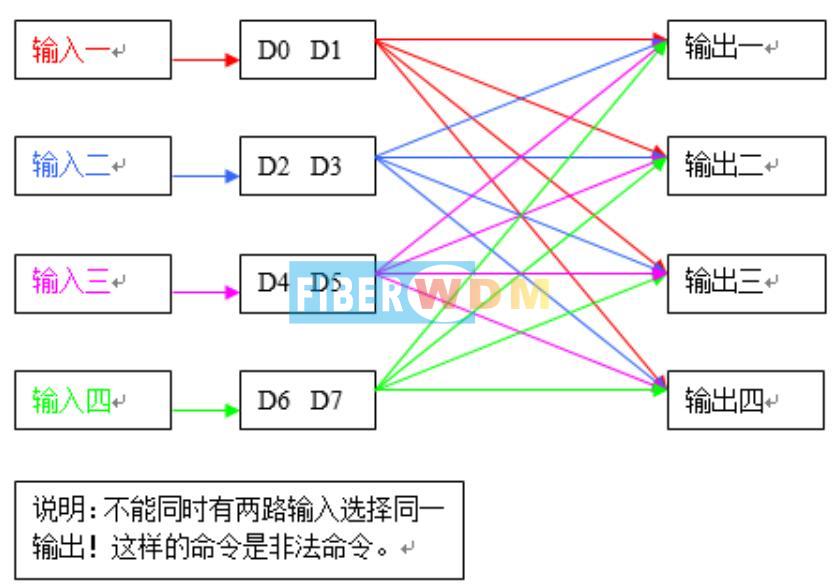

4×4光開關內部光路示意圖
